GMT Snabbstart¶

GMT är en samling verktyg som gör det möjligt för användare att manipulera (x,y) och (x,y,z) datauppsättningar (inklusive filtrering, trendanpassning, rutnät, projicering etc.) och producera EPS-illustrationer (Encapsulated PostScript File) som sträcker sig från enkla x-y-plottar via konturkartor till artificiellt belysta ytor och 3D-perspektivvyer i svartvitt, gråton, hachure-mönster och 24-bitars färg.

I denna snabba GMT-handledning kommer vi att använda en digital terrängmodell (DTM) för att generera en skuggad reliefkarta.

Skapa en karta ¶

Som ingångsdataset använder vi en DTM från GRASS GIS-exempeldataset, som är tillgängligt för GDAL med hjälp av GDAL-GRASS-drivrutinen.

För att få en snabb titt på DTM-metadata öppnar du en terminal och använder GDAL-kommandot gdalinfo:

gdalinfo /home/user/grassdata/nc_basic_spm_grass7/PERMANENT/cellhd/elevation

Vi kan se att DTM är i ett projicerat koordinatsystem och att dataintervallet är mellan 50 och 160 meter.

Vi kan konvertera DTM till ett GMT-kompatibelt netCDF-filformat med gdal_translate enligt följande:

gdal_translate -of GMT /home/user/grassdata/nc_basic_spm_grass7/PERMANENT/cellhd/elevation elevation.gmt

För vårt GMT-exempel omvandlar vi först datasetet till geografiska koordinater Longitud-Latitud (EPSG:4326) med kommandot gdalwarp:

gdalwarp elevation.gmt geo_elevation.gmt -t_srs EPSG:4326

Skapa en färgpalett ¶

För att tilldela en färgkarta till vårt rutnät kan vi skapa en GMT-färgpalettstabell med kommandot makecpt. Vi kommer att ställa in intervallet och antalet färger med flaggan -T och tilldela en färgkarta med flaggan -C.

gmt makecpt -Chaxby -T50/160/10 -Z > elevation.cpt

Du kan experimentera med andra colortables, se man gmt makecpt för en fullständig lista.

Definiera lutningen ¶

För vårt exempel med skuggad relief måste vi ange hur färgintensiteten fördelas längs rutnätet. För att göra detta beräknar vi riktningsderivatan, eller gradienten, från vårt rutnät med kommandot grdgradient. I grdgradient använder vi flaggan -Ne för att normalisera utdata med hjälp av en kumulativ Laplace-distribution och flaggan -A för azimutal riktning för en riktningsderivat.

gmt grdgradient geo_elevation.gmt -Ne0.8 -A100 -fg -Ggradient.nc

Utdata är en netCDF-fil som sedan kan användas som färgintensitet med kommandot grdimage enligt följande:

gmt grdimage geo_elevation.gmt -Igradient.nc -JM6i -P -Ba -Celevation.cpt -K > GMT_tut_OSGeoLive.ps

Visa färgfältet ¶

Slutligen kan vi lägga till en färgfält med psscale:

gmt psscale -DjTC+w5i/0.25i+h+o0/-1i -Rgeo_elevation.gmt -J -Celevation.cpt -I0.4 -By+lm -O >> GMT_tut_OSGeoLive.ps

Här används flaggan -D för att välja färgfältets position TC: Top Center, storleken 5x0.25 uttryckt i tum i orienteringen med h: horisontell och flaggan -By för att sätta en etikett m på y-axeln.

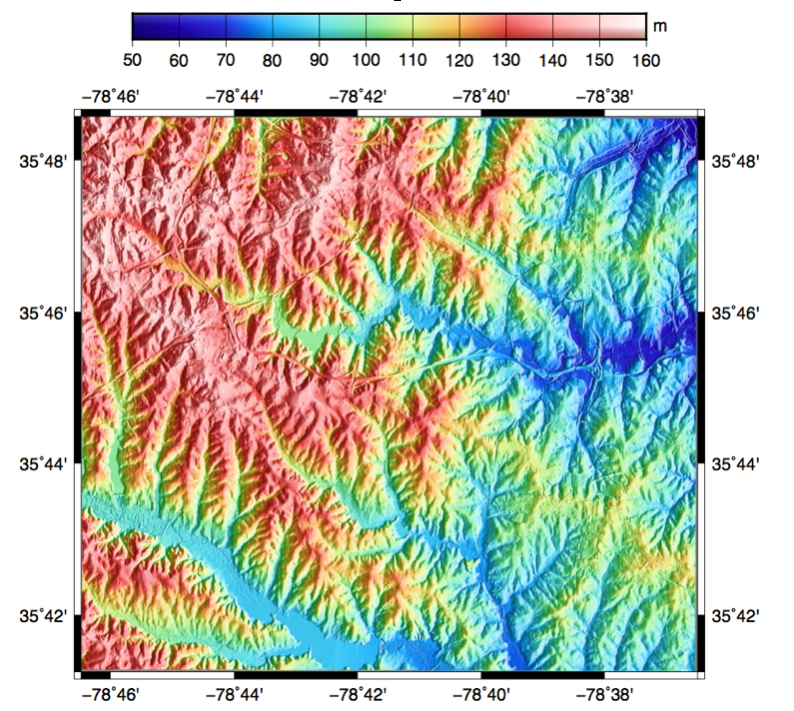

Det utgående ps-dokumentet bör se ut så här:
