GpsPrune Snabbstart

GpsPrune är en java-applikation för visning och redigering av koordinatdata. Den kan användas för att förbereda data för GPS-enheter och för att analysera data som registreras av dem.

I den här snabbstarten kommer vi att ladda och visa en datafil som ingår i den här livebilden och få tillgång till viss onlineinformation för att komplettera den. Det är därför bra om du har någon form av internetuppkoppling för den här demonstrationen.

Starta GpsPrune

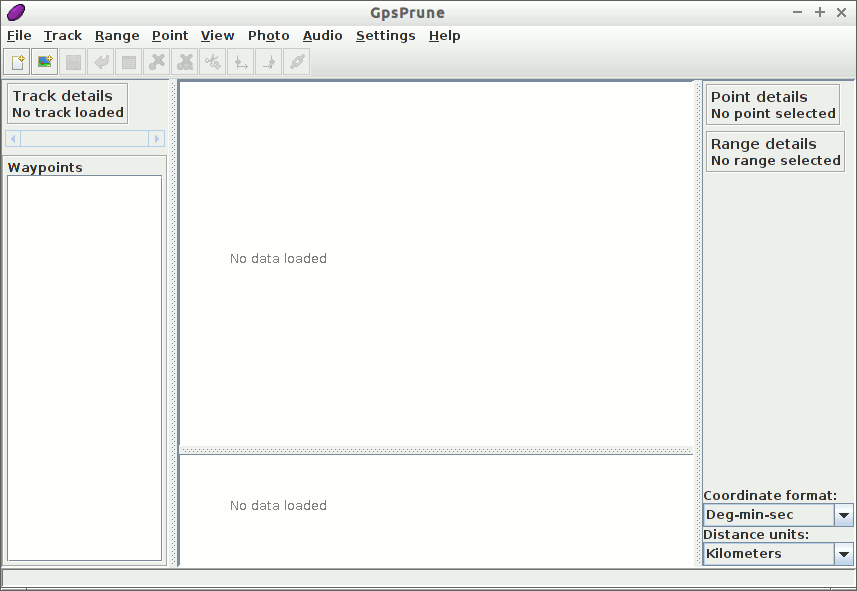

Från Start-menyn väljer du Geospatial ‣ Navigation and Maps ‣ GpsPrune. Du får då det tomma fönster som visas nedan.

../_images/gpsprune_emptywindow.png

Vi kommer nu att ladda en fil genom att använda menykommandot File ‣ Open file och välja den fil som ska laddas. Det kan vara en GPX-fil, en KML- eller KMZ-fil, eller till och med en kommaseparerad eller tabbseparerad fil om du har en sådan. En lämplig GPX-fil som innehåller ett par spår finns på skivan i ~/data/vector/gpx/test_trk2.gpx så vi laddar den här.

../_images/gpsprune_trackselect.png

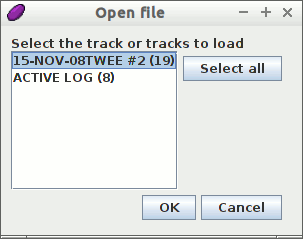

Eftersom den här filen innehåller två spår får vi välja vilket eller vilka av dem som ska laddas. Vi väljer bara det första och trycker på OK.

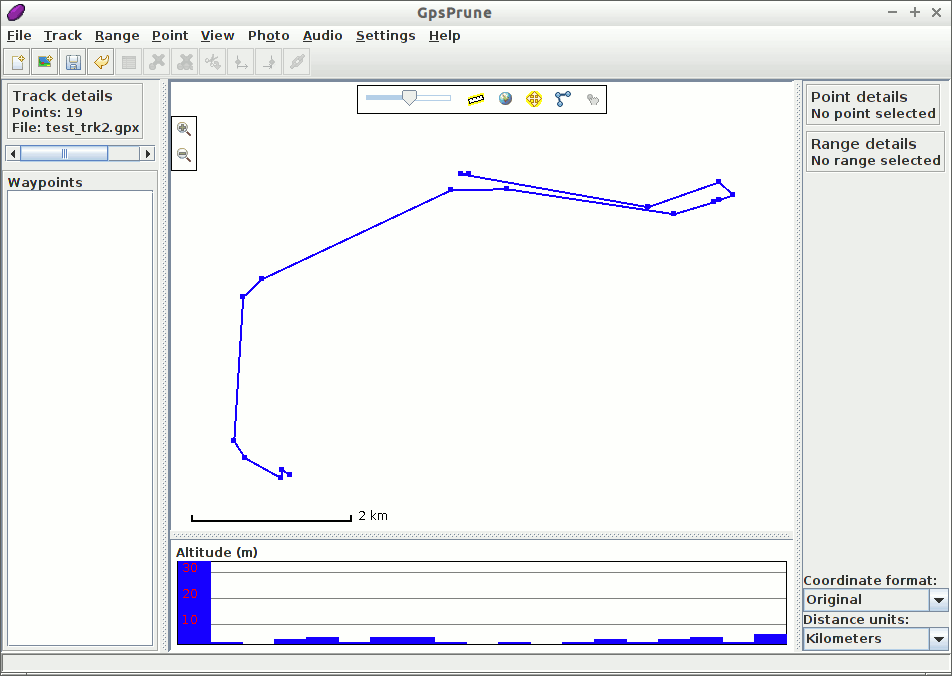

Nu bör du se spåret markerat i blått mot en vit bakgrund. Om det här spåret hade några waypoints (vilket det inte har) skulle de också visas, markerade med sina namn. Under huvudkartan finns ett höjddiagram, som visar spårets profil om det innehåller höjder.

../_images/gpsprune_test_trk2.png

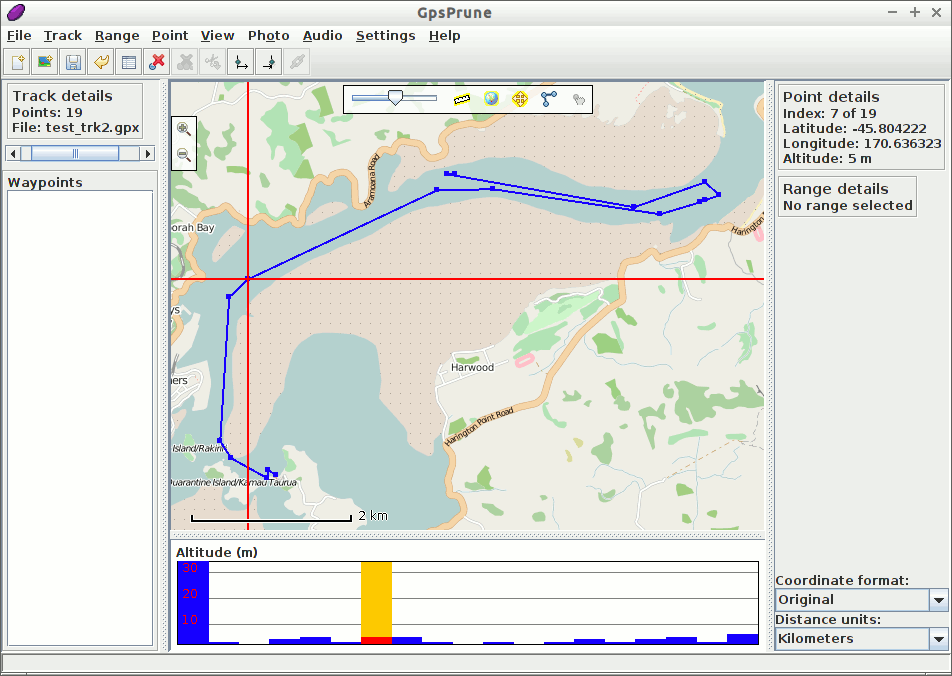

Nu kan du, förutsatt att du har en nätverksanslutning, aktivera kartan genom att klicka på jordglobsikonen högst upp på huvudkartan, eller med menyalternativet View ‣ Show Map.

../_images/gpsprune_mapnik.png

Du kan dra runt kartan med musen och zooma in och ut med mushjulet eller genom att dubbelklicka. Genom att dra med höger musknapp definieras en rektangel att zooma till, och högerklicksmenyn erbjuder ytterligare alternativ. Om du klickar på en punkt visas detaljerna, inklusive höjd och tidsstämpel om sådan finns. Du kan också klicka på höjdprofilen för att välja motsvarande punkt.

Anpassa displayen

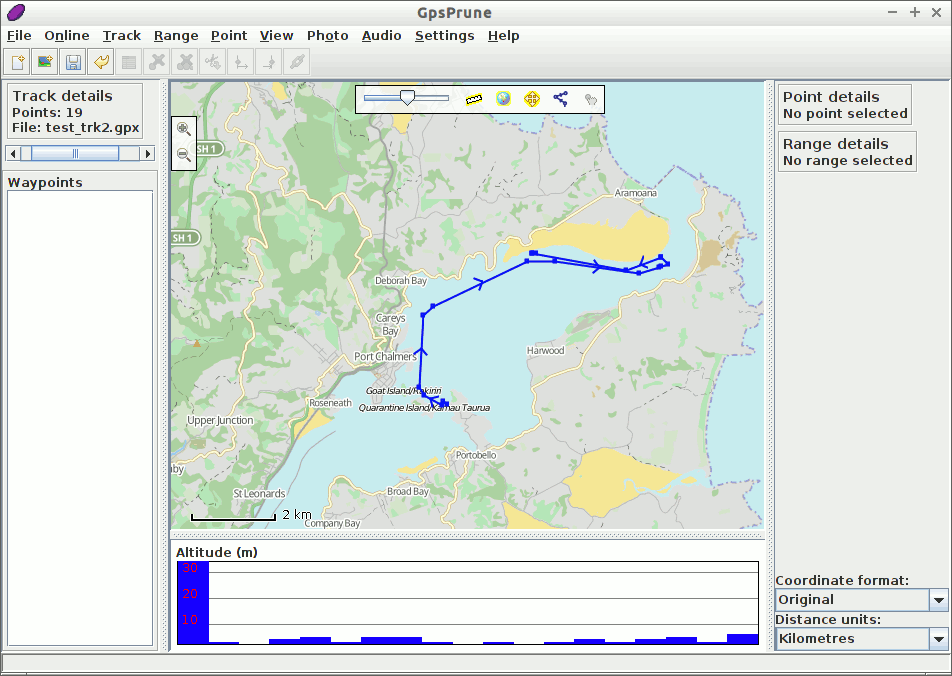

Du kan ändra kartan med menyalternativet Inställningar ‣ Ställ in kartbakgrund. Låt oss ta en titt på en alternativ kartkälla genom att välja den femte, ”Hikebikemap”. Den använder kartorna från hikebikemap.org för att visa ytterligare information som är användbar för vandring och cykling, t.ex. höjdkurvor och cykelvägar.

../_images/gpsprune_hikebikemap.png

Avancerade funktioner

Nu när vi kan ladda och visa filer från det medföljande filsystemet ska vi se om vi kan komplettera detta med lite onlineinformation också, med hjälp av några mer avancerade funktioner.

Wikipedia

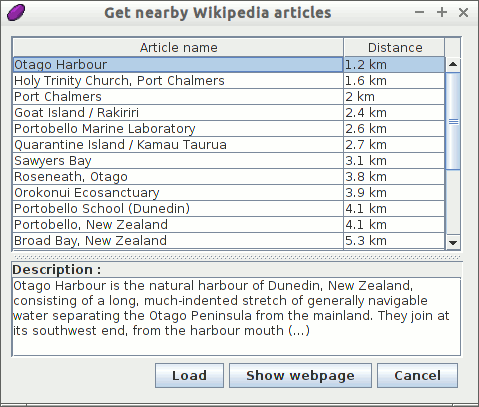

Låt oss nu ta reda på lite mer information om var det här spåret är. Det kan vi göra genom att markera en punkt och sedan välja menyalternativet Online ‣ Get nearby Wikipedia articles. Då visas en lista över de artiklar vars koordinater ligger närmast den markerade punkten. Om du klickar på en av dessa poster i listan visas mer information i rutan nedan.

../_images/gpsprune_wikipedialist.png

Du kan sedan använda knappen Load för att ladda den punkten i GpsPrune, eller Show webpage för att ladda Wikipedia-sidan i en webbläsare.

Gpsies

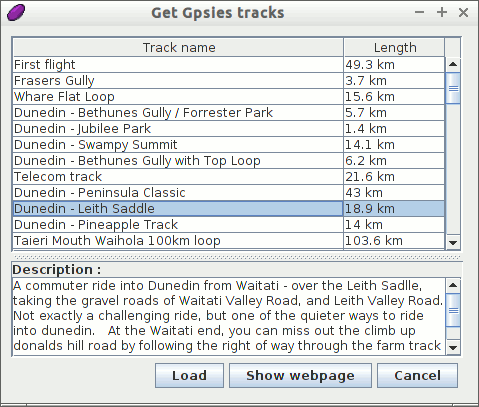

Vi kan också använda en onlinetjänst för att ladda ner ett annat spår från samma område. Vi kan använda menykommandot Online ‣ Get Gpsies tracks för att söka efter spår på webbplatsen gpsies.com. Återigen får vi en lista med matchande poster och vi kan välja en för att se beskrivningen.

../_images/gpsprune_gpsieslist.png

Klicka på knappen Load för att ladda spåret och välj att lägga till det här spåret till de data vi redan har. Nu kan vi se båda spåren i samma vy.

Mätning av avstånd

För att ta reda på hur lång stigningen är väljer vi bara den del av banan som innehåller stigningen, och sedan kan vi visa egenskaperna för det valda området, t.ex. avstånd, stigning och nedgång.

  1. Klicka på punkten i början av stigningen, strax norr om Dunedin, för att välja den.

  2. Välj Range ‣ Set range start för att göra denna punkt till början av urvalet.

  3. Välj en punkt på toppen av stigningen genom att klicka på den högsta punkten i höjdprofilen.

  4. Välj Range ‣ Set range end för att avsluta urvalet.

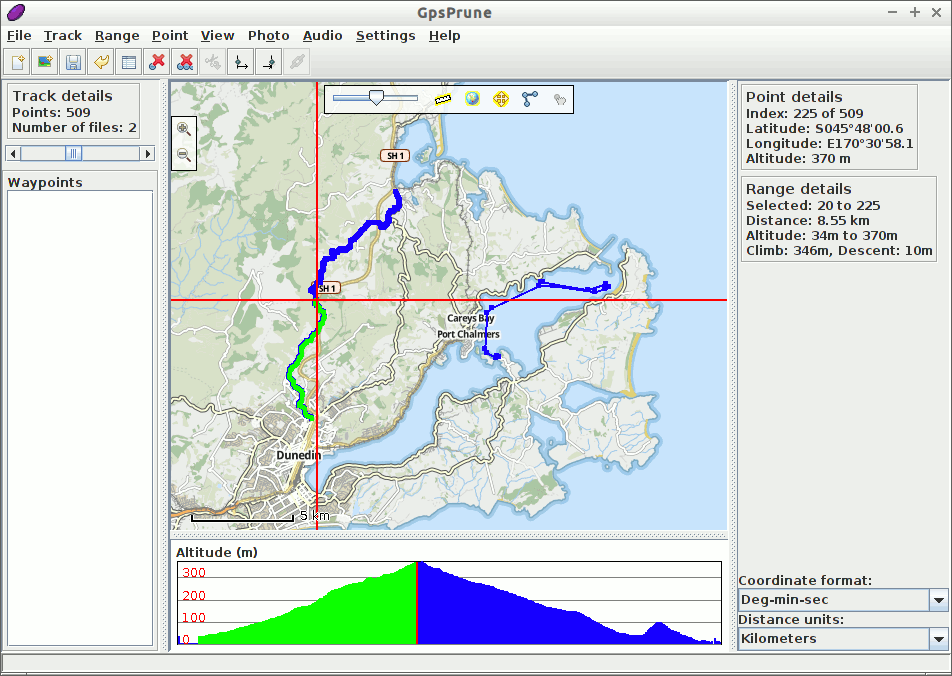

  5. Du kan nu se i avsnittet ”Range details” att den här delen av banan är 8,55 km lång, går 346 m upp och bara 10 m ner.

../_images/gpsprune_rangedetails.png

Saker att prova

  • Välj en punkt i spåret och ta bort den med Punkt ‣ Ta bort punkt

  • Rita ditt eget spår med ”Skapa en serie punkter” i högerklicksmenyn och mät det totala avståndet

  • Exportera en bild av ditt spår med File ‣ Export image

  • Om du har egna spårfiler i något av formaten gpx, kml, kmz eller csv kan du ladda in en av dessa i GpsPrune och visa den med hjälp av någon av de tillgängliga kartorna

Använda GpsPrune på andra system

När du har testat GpsPrune på den här live-bilden kanske du vill använda det på ett annat system, oavsett om det är ett annat Linux-system eller Mac OSX eller Windows. Vissa Linux-distributioner inkluderar GpsPrune i sina normala programvarubibliotek (sök bara efter ”Prune” eller ”GpsPrune”), eller så kan du bara ladda ner den senaste kopian från hemsidan.

Det behöver inte installeras, men det kräver att en Java Runtime installeras, version 1.5 eller högre. Du kan utöka GpsPrunes funktioner genom att installera annan fri programvara, t.ex. GPSBabel, Gnuplot, Exiftool och Java3d.

När du har installerat GpsPrune på ditt permanenta system kan du spara dina inställningar med menyalternativet Inställningar ‣ Spara inställningar. Då kommer de att komma ihåg till nästa gång du kör GpsPrune. Observera dock att när du använder detta live-system försvinner alla filer som du sparar i det vanliga filsystemet när du stänger av datorn.

Du kan också spara de nedladdade kartbilderna på disk genom att välja menyalternativet Inställningar ‣ Spara kartor på disk och välja en katalog där du vill spara bilderna. Detta hjälper till att snabba upp visningen eftersom bilderna inte behöver laddas ner igen.
