3D-rutor

Large Icon for 3D-Box Tool| Skift + F4 eller X

Verktyget 3D-ruta ritar en (simulerad) tredimensionell ruta. För att förstå hur det fungerar är det bra att veta lite om att rita i perspektiv. Det här verktyget är intressant för personer som vill rita arkitektur eller interiörer. Det gör det väldigt enkelt att skapa möbler eller rum, eftersom det automatiskt skapar perspektiv genom att använda försvinnandepunkter.

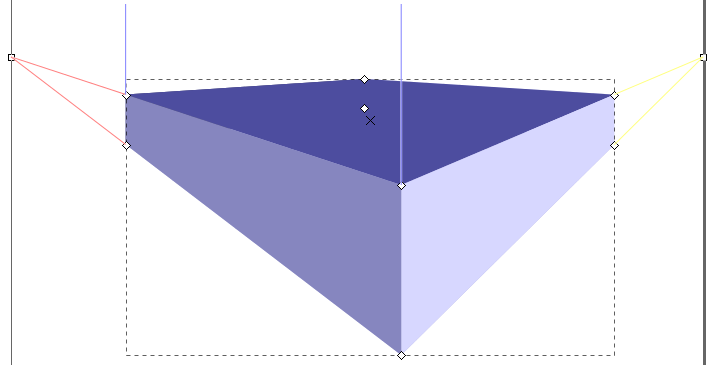

Efter att ha klickat och dragit med verktyget aktivt visas en ruta på duken. Det är bäst att göra detta någonstans nära mitten av sidområdet. Annars kan rutan ibland bli ganska deformerad. Som standard placeras två försvinnandepunkter i den vertikala mitten av sidans kanter, en till höger och en till vänster.

När du tittar noga på den 3D-ruta som du har ritat ser du följande:

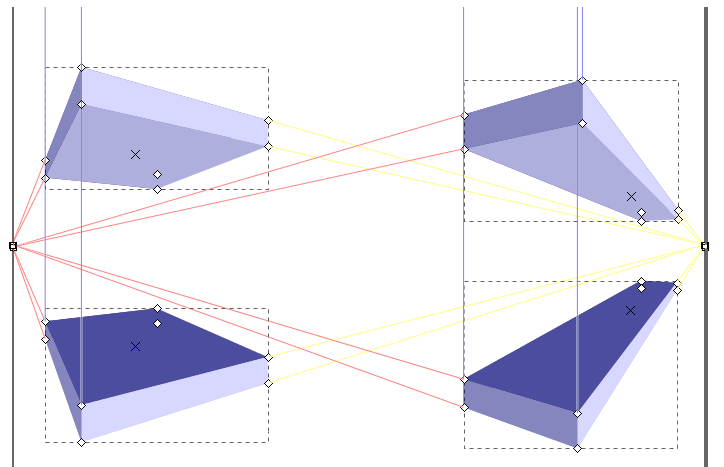

Ett litet svart hårkors som markerar mitten av rutan. När du klickar och drar i det med musen flyttar sig rutan med, till synes i 3D-rymd. Beroende på dess position i förhållande till försvinnandepunkterna kommer du att kunna se rutans botten eller dess topp. Om du flyttar rutan åt vänster eller höger kommer dess form att förändras i enlighet med försvinningslinjer.
Många (närmare bestämt 8) vita, diamantformade handtag gör att du kan förlänga eller förminska rutan längs x-, y- eller z-axeln genom att dra dem med musen.

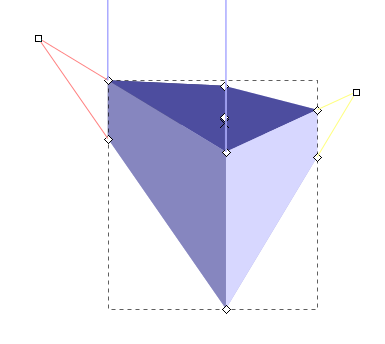

De vita, fyrkantiga handtagen symboliserar försvinnandepunkterna och kan flyttas på samma sätt som de andra handtagen.

Observera att dessa specifika ändringar endast kan göras när du använder 3D-rutverktyget. Om du flyttar rutan med Väljare-verktyget kommer både rutan och försvinnandepunkterna att flyttas.

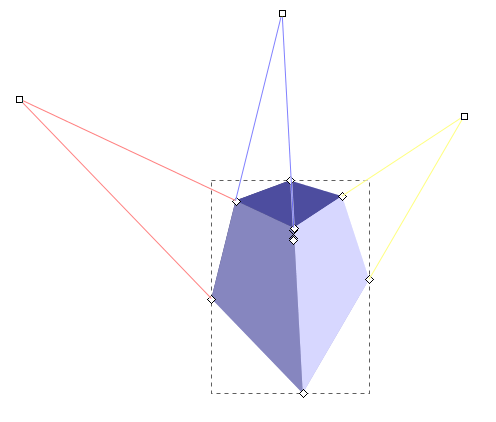

Med verktygskontrollerna för detta verktyg kan du ställa in parametrar för de 3 försvinnandepunkterna för x-, y- och z-axeln. Knapparna med ikonen som visar två parallella linjer Icon for Parallel Perspective (3D-Box) gör att försvinningslinjerna blir parallella och får en omedelbar effekt på rutan på duken.
