Bounding Box Node

Noden Bounding Box skapar ett boxnät med minsta möjliga volym som inkapslar geometrin i indata. Noden kan också mata ut vektorpositionerna för de avgränsande dimensionerna.

Utdata för mesh och utdata för Min och Max tar inte hänsyn till instanser. För instanserad geometri beräknas i stället en bounding box för varje instans i stället för för hela geometrin. För att beräkna bounding box inklusive instanser kan en Realize Instanser Nod användas.

Inmatningar

Geometri

Inmatning av standardgeometri.

Egenskaper

Denna nod har inga egenskaper.

Utgångar

Emulering av Bounding Box

Den resulterande boxen som kapslar in inmatningsgeometrin.

Min

De koordinater som motsvarar boxens positionsvärden -X, -Y, -Z, dvs. hur långt boxen sträcker sig i var och en av de negativa axelriktningarna.

Max

De koordinater som motsvarar boxens positionsvärden +X, +Y, +Z, dvs. hur långt boxen sträcker sig i var och en av de positiva axelriktningarna.

Exempel

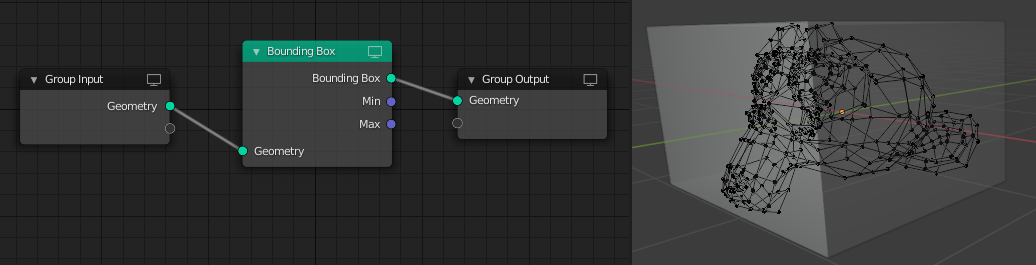

Bounding Box-nod som används för att skapa en box som kapslar in geometrin i apans mesh.
