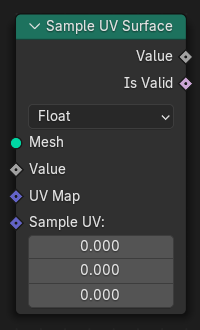

Prov UV-yta Node

Noden Sample UV Surface hittar värden på ett näts yta på specifika UV-platser. Internt är processen en ”omvänd UV-uppslagning” från en plats i 2D-utrymmet. Noden hittar sedan den yta som motsvarar varje UV-koordinat och platsen inom den ytan.

Varning

På grund av nodens beräkningsmetod bör UV-kartan inte ha några överlappande ytor. Om UV-kartan samplas på en plats utan ytor eller med överlappande ytor, kommer noden att mata ut standardvärdet för datatypen, vilket är noll för de flesta typer.

Inmatningar

Nät

En geometri som innehåller nätet med en UV-karta för provtagning.

Värde

Ett fält för utvärdering av målets Mesh-geometri för senare provtagning på ytpositionerna.

UV-karta

UV-karta för mesh som ska samplas, utvärderad på Mesh-ingången. Bör inte ha överlappande ytor.

Prov UV

Koordinaterna för urvalet inom UV-kartan.

Egenskaper

Datatyp

datatyp som ska användas för de hämtade värdena.

Utgångar

Värde

Data som hämtas och interpoleras från Mesh-geometrin, mappad baserat på nodens inställningar och indata.

är giltig

Om noden kunde hitta ett enda ansikte att provta vid UV-koordinaten.
