Modifierare av volym till nät¶

Denna modifierare är inversen av modifieraren Mesh to Volume. Den tar ett befintligt volymobjekt och konverterar ett av dess grids till ett mesh. Endast skalära rutnät (t.ex. densitetsrutnätet) kan konverteras.

Tips

För att kopiera och flytta det genererade nätet separat från volymobjektet, använd en collection instance.

Alternativ¶

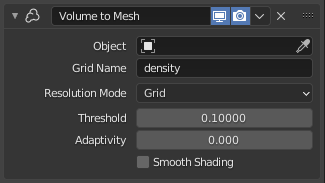

../../../_images/modeling_modifiers_generate_volume-to-mesh_panel.png — Modifieraren Volume to Mesh (volym till nät).¶

Objekt

Objektet för källvolymen.

Namn på rutnät

Namnet på det rutnät som ska konverteras. Detta måste vara ett skalärt rutnät.

Upplösningsläge

Läge för hur upplösningen på det slutliga nätet styrs.

Rutnät: Detta gör att upplösningen är beroende av upplösningen i det rutnät som konverteras. Grid med högre upplösning resulterar i ett mesh med högre upplösning. I många fall är det det mest effektiva sättet.
Voxel mängd: Anger den ungefärliga upplösningen på det slutliga nätet. Voxelstorleken anpassas till storleken på hela volymen.
Voxelstorlek: Använd en fast upplösning som inte ändras när volymen ändras.

Tröskel

Voxlar med ett större värde anses vara innanför nätet och alla andra voxlar utanför. Meshen kommer att genereras på gränsen mellan voxlar innanför och voxlar utanför. Detta kallas ibland även för ”iso-värdet”.

Adaptivitet

Detta är ungefär som att decimera finalen för att minska upplösningen där den inte behövs.

Smidig skuggning

Aktiverar jämn skuggning på det genererade nätet.

Exempel¶

../../../_images/modeling_modifiers_generate_volume-to-mesh_example.png — Omvandling av en molnformad volym till ett nät.¶
