Begränsning för låst spår

Begränsningen Locked Track är lite knepig att förklara, både grafiskt och textuellt. I grund och botten är det en Track To constraint, men med en låst axel, dvs. en axel som inte kan rotera (ändra sin orientering). Ägaren kan därför bara spåra sitt mål genom att rotera runt denna axel, och om inte målet befinner sig i planet vinkelrätt mot den låsta axeln och korsar ägaren, kan ägaren inte riktigt peka på sitt mål.

Låt oss ta den bästa motsvarigheten i den verkliga världen: en kompass. Den kan rotera för att peka i den allmänna riktningen mot sitt mål (den magnetiska nordpolen eller en grannemagnet), men den kan inte peka direkt mot den, eftersom den snurrar som ett hjul på en axel. Om en kompass ligger på ett bord och det finns en magnet rakt ovanför den, kan kompassen inte peka mot den. Om vi flyttar magneten mer åt ena sidan av kompassen kan den fortfarande inte peka mot målet, men den kan peka i den allmänna riktningen mot målet och fortfarande följa axelns begränsningar.

När du använder en Locked Track-restriktion kan du tänka på målet som en magnet och ägaren som en kompass. Axeln Lock fungerar som axeln som ägaren snurrar runt, och axeln To fungerar som kompassnålen. Vilken axel som gör vad är upp till dig!

Om du har problem med att förstå knapparna för denna begränsning, läs verktygstipsen, de är ganska bra. Om du inte vet var ditt objekts axlar är, aktivera Axis i Egenskaper ‣ Armature ‣ Viewport Display. Eller, om du arbetar med ben, slå på Axes i armaturens Viewport Display-panel.

Denna begränsning har utformats för att fungera i samarbete med begränsningen Track To. Om du ställer in axelknapparna rätt för dessa två begränsningar kan Track To användas för att rikta axeln mot ett primärt mål, och Locked Track kan snurra ägaren runt axeln till ett sekundärt mål.

Denna begränsning fungerar också mycket bra för 2D-billboarding.

Alternativ

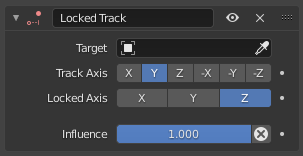

Låst spårpanel.

Mål

Data-ID används för att välja begränsningsmål, och är inte funktionell (rött tillstånd) när den inte har någon. Se common constraint properties för mer information.

Spår axel

Den lokala axeln för spårning, dvs. ägarens axel, ska peka mot målet. De negativa alternativen tvingar den relevanta axeln att peka bort från målet.

Låst axel

Den låsta lokala axeln, d.v.s. ägarens axel som inte kan omorienteras för att följa målet.

Viktigt

Om du väljer samma axel för Tracking Axis och Locked Axis kommer begränsningen inte längre att fungera (rött tillstånd).

Inflytande

Styr den procentuella påverkan som begränsningen har på objektet. Se vanliga begränsningsegenskaper för mer information.

Exempel
