Extrudera region

Referens

Läge:

Redigeringsläge

Verktyg:

Verktygsfält ‣ Extrudera region

Genväg:

E

Extrusionsverktyg duplicerar vertikaler samtidigt som den nya geometrin förblir kopplad till de ursprungliga vertikalerna. Vertices förvandlas till kanter och kanter bildar ytor.

../../../_images/modeling_meshes_tools_extrude-region_vert.png

Enstaka vertex extruderad.
../../../_images/modeling_meshes_tools_extrude-region_edge.png

Extruderad med enkel kant.

Detta verktyg är av yttersta vikt för att skapa ny geometri. Det gör att du kan skapa parallellpipeder från rektanglar och cylindrar från cirklar, samt enkelt skapa sådana saker som trädgrenar.

Den axel som hörn och kanter extruderas längs kan ställas in interaktivt. Faces extruderas som standard längs deras genomsnittliga normal. Extruderingen kan begränsas till en enda axel genom att ange en axel; se Låsning av axel.

Extruderingsverktygen skiljer sig åt genom hur den nya geometrin kopplas till sig själv.

Endast gränsslingan blir extruderad. Den inre delen av urvalet flyttas oförändrat med extruderingen.

../../../_images/modeling_meshes_tools_extrude-region_face-before.png

Utvalt ansikte.
../../../_images/modeling_meshes_tools_extrude-region_face-after.png

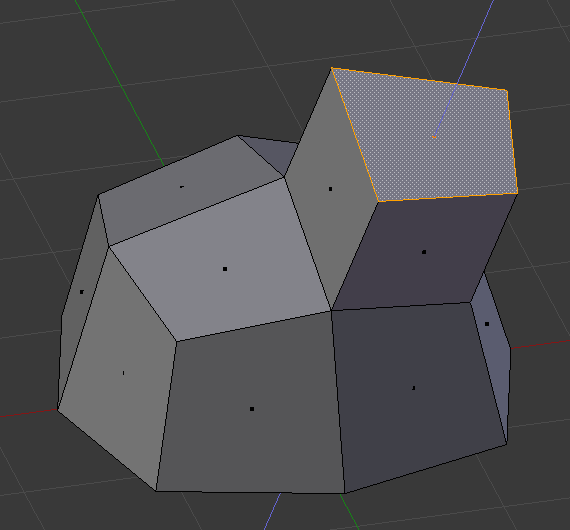

Under extrudering.
../../../_images/modeling_meshes_tools_extrude-region_face-after-zaxis.png

Ställ in på Z-axel.

Detaljer

Även om processen är ganska intuitiv är principerna bakom Extrude ganska detaljerade, vilket beskrivs nedan:

  • Först bestämmer algoritmen extruderingens yttre kantslinga, dvs. vilka av de valda kanterna som ska omvandlas till ytor. Som standard (se nedan) betraktar algoritmen kanter som tillhör två eller flera valda ytor som interna, och därmed inte som en del av loopen.

  • Kanterna i kantslingan omvandlas sedan till ansikten.

  • Om kanterna i kantslingan tillhör endast en yta i det kompletta nätet dupliceras alla valda ytor och länkas till de nyskapade ytorna. Till exempel kommer rektanglar att resultera i parallelepipeder under detta steg.

  • I andra fall länkas de markerade ytorna till de nyskapade ytorna men dupliceras inte. Detta förhindrar att oönskade ytor blir kvar ”inuti” det resulterande nätet. Denna distinktion är extremt viktig eftersom den säkerställer att konsekvent sammanhängande, slutna volymer alltid konstrueras när Extrude används.

  • Vid extrudering av helt slutna volymer (som t.ex. en kub med alla sina sex sidor) resulterar extruderingen endast i en duplicering, eftersom volymen dupliceras utan någon koppling till den ursprungliga.

  • Kanter som inte hör till utvalda ytor och som bildar en ”öppen” kantslinga dupliceras och en ny yta skapas mellan den nya kanten och den ursprungliga.

  • Enstaka markerade hörn som inte hör till markerade kanter dupliceras och en ny kant skapas mellan de två.
