Aktivt element¶

Referens

Läge:: Objektläge och redigeringsläge
Plats:: Huvud ‣ Transform Pivot Point ‣ Aktivt Element ()
Genväg:: Period

Placerar pivotpunkten vid det aktiva elementet, vilket är det element som valdes senast.

I objektläge¶

I objektläget sker rotation och skalning runt det aktiva objektets ursprung, vilket är det element som har en ljusare kontur än de andra.

Effekten av pivotpunkten visas i bilden nedan, där det aktiva objektet (kuben) ligger kvar på samma plats medan de andra rör sig.

../../../../_images/editors_3dview_controls_pivot-point_active-element_object-mode-rotation.png — Startpunkt, rotation och skalning.¶

I redigeringsläge¶

I redigeringsläget sker rotation och skalning runt det aktiva elementets mittpunkt, som är det element som har en vit kontur. Denna mittpunkt förblir på samma plats medan allt annat transformeras runt den.

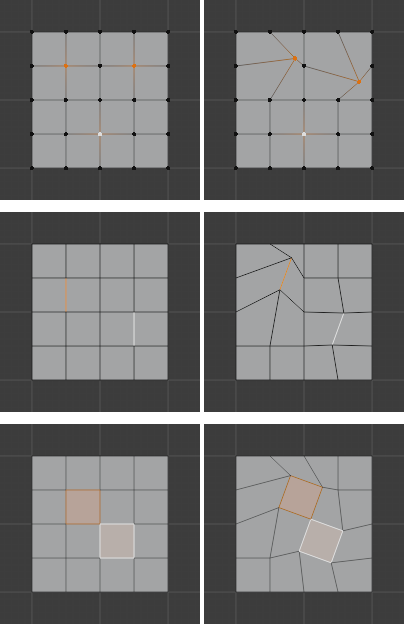

Bilden nedan illustrerar rotationen runt den aktiva vertexen, kanten och ytan. Varje gång roterar det aktiva elementet på plats, medan de andra ”kretsar” runt det. När det gäller vertex ändras inte den aktiva vertexen alls, eftersom en vertex i sig bara är en punkt som inte har något begrepp om rotation.

../../../../_images/editors_3dview_controls_pivot-point_active-element_edit-mode-multiple.png — Vänster kolumn: utgångsläge, höger kolumn: efter rotation.¶
