Remesh Modifierare

Modifieraren Remesh är ett verktyg för att generera ny mesh-topologi. Utdata följer ytkrökningen hos indata, men dess topologi innehåller endast kvadrater.

Alternativ

../../../_images/modeling_modifiers_generate_remesh_panel.png

Modifieraren Remesh.

Läge

Det finns tre grundläggande lägen tillgängliga i modifieraren Remesh. Utgångstopologin är nästan identisk mellan de tre lägena, det som ändras är utjämningen.

Block

Det finns ingen utjämning alls.

Utjämna

Utför en slät yta.

Inga/skarpa bildpunkter

Liknar Smooth, men bevarar skarpa kanter och hörn.

Skärpa

Högre värden ger kanter som är mer lika indata, medan lägre värden filtrerar bort brus.

Voxel

Använder en OpenVDB för att generera ett nytt grenrörsnät från den aktuella geometrin samtidigt som man försöker bevara nätets ursprungliga volym.

Adaptivitet

Minskar det slutliga antalet ytor genom att förenkla geometrin där detaljer inte behövs. Detta innebär att triangulering införs på ytor som inte behöver lika mycket detaljer.

Smidig skuggning

Utmatning av ansikten med Smooth Shading istället för platt skuggning.

Octree djup

Ställer in upplösningen på utdata. Låga värden genererar större ytor i förhållande till inmatningen, högre värden ger en tätare utmatning.

Skala

Resultatet kan justeras ytterligare genom detta, lägre värden minskar effektivt utgångsupplösningen.

Ta bort Frånkopplad

Filtrera bort små avskurna delar av utdata.

Tunna delar av inmatningsnätet kan bli lösa och generera små isolerade bitar av nät. Detta alternativ tar bort dessa.

Tröskel

Använd detta för att kontrollera hur liten en bortkopplad komponent måste vara för att kunna tas bort.

Smidig skuggning

Utmatningsytor med jämn skuggning snarare än platt skuggning. Den släta/platta skuggningen av inmatningsytorna bevaras inte.

Observera

Inmatningsnätet bör ha en viss tjocklek. Om inmatningen är helt platt, lägg till en Solidify Modifier ovanför Remesh.

Exempel

../../../_images/modeling_modifiers_generate_remesh_example-none.png

Omodifierat nät.
../../../_images/modeling_modifiers_generate_remesh_example-blocks-depth-3.png

Blockläge med oktree-djup 3.
../../../_images/modeling_modifiers_generate_remesh_example-smooth-depth-3.png

Smidigt läge med Octree Depth 3.
../../../_images/modeling_modifiers_generate_remesh_example-sharp-depth-2.png

Skarpt läge med Octree Depth 2.
../../../_images/modeling_modifiers_generate_remesh_example-sharp-depth-3.png

Skarpt läge med Octree Depth 3.
../../../_images/modeling_modifiers_generate_remesh_example-sharp-depth-4.png

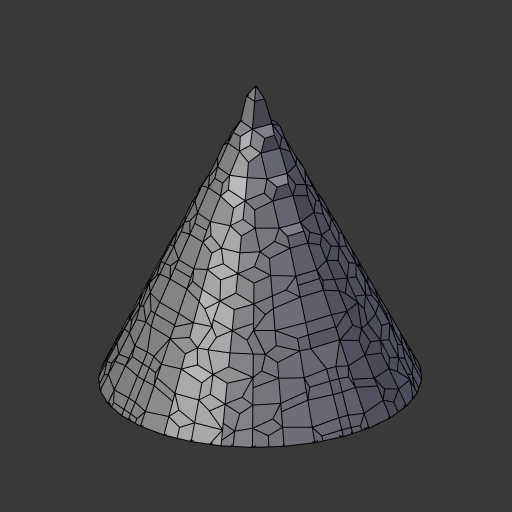

Skarpt läge med Octree Depth 4.
../../../_images/modeling_modifiers_generate_remesh_example-text-topology.png

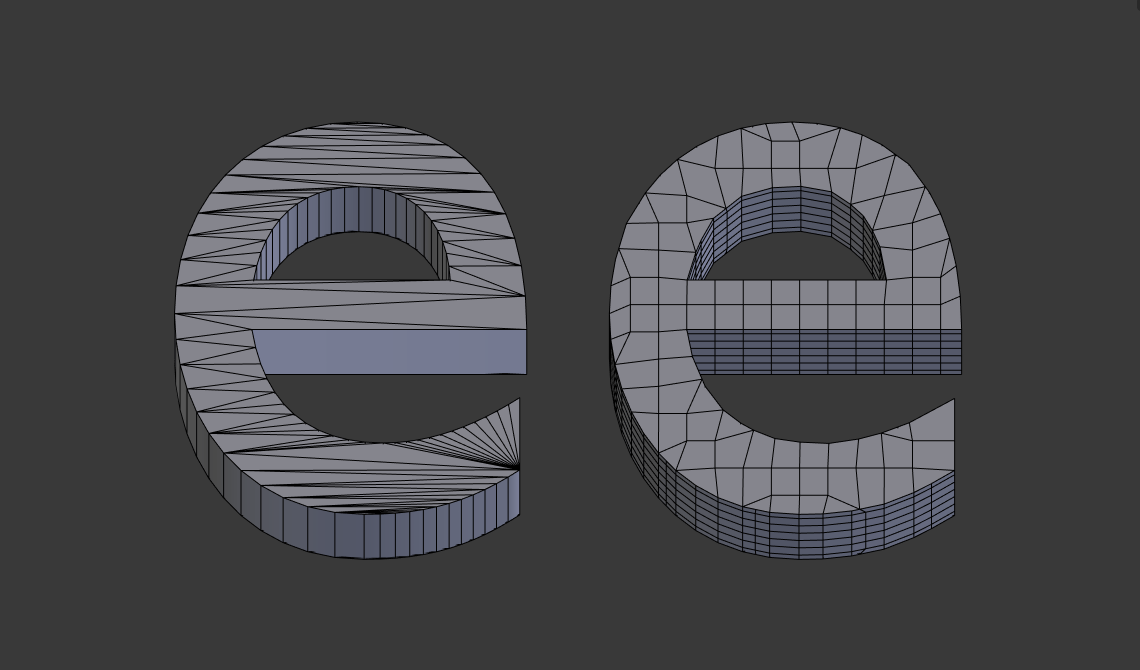

Remesh-modifieraren används på en text för att förbättra dess topologi.

Animerat exempel
