Kalkylblad

Spreadsheet-editorn används för att inspektera geometriattributen för objektet active, vanligtvis för att felsöka geometry nodes.

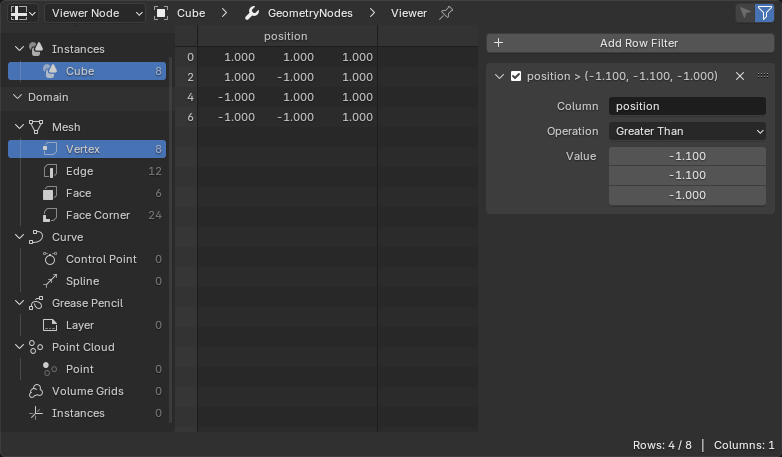

Redigeraren för kalkylblad.

Sidhuvud

Objekt Utvärdering Status

Det tillstånd för vilket data ska visas.

Utvärderad:

Visa data från objektet med alla modifieringar tillämpade.

Ursprunglig:

Visa data från originalobjektet utan att några modifieringar har tillämpats.

Viewer-nod:

Visa data som matas in i den aktiva Viewer-nod.

Du kan också växla mellan Evaluated och Viewer Node genom att klicka på ögonikonen i Viewer-nodens rubrik.

Brödsmulor

Visar namnet på det aktiva objektet och (om Object Evaluation State är inställt på Viewer Node) namnet på modifieraren Geometry Nodes och den aktiva Viewer-noden.

Du kan klicka på en av pilarna mellan namnen för att dölja modifieraren.

Vippstift

Klicka för att ”låsa” redigeraren till det aktiva objektet och låta den fortsätta att visa objektets data även om ett annat objekt blir aktivt. Klicka igen för att låsa upp.

Endast utvalda

Detta alternativ är endast tillgängligt om objektet befinner sig i redigeringsläge. När det är markerat visas endast data för de valda geometrielementen.

Använd filter

Om du vill använda de filter som definieras i sidofältet (se nedan).

Huvudregion

Huvudvyn visar det aktuella kalkylbladet. Kolumnnamn och radindex förblir synliga när du bläddrar nedåt eller åt sidan.

Observera

Verktygstips ger mer information om värdet, beroende på typ. Exempelvis visas Byte Color-attribut som linjära flottörvärden i scenen, men de faktiska heltalsvärdena visas när du håller muspekaren över flottörvärdena, och Matrix-attributvärden visas endast i verktygstips.

Datauppsättning Region

Med region till vänster kan du välja vad du vill visa data för. I det översta trädet kan du välja från hierarkin av geometrier, t.ex. ett nät inuti en instans. I det nedre trädet kan du välja en domän, t.ex. mesh-vertices eller kurvsplines.

Varje trädobjekt visar antalet element inuti.

Sidopanel

I sidofältet kan du definiera filter så att endast de rader som matchar dessa filter visas. Klicka på Add Row Filter och ställ in de egenskaper som beskrivs nedan.

Aktiverad

Avmarkera för att tillfälligt inaktivera filtret.

Kolumn

Namnet på den kolumn som filtret ska baseras på. Om det inte finns någon kolumn med det angivna namnet kommer filtret att gråmarkeras och ignoreras.

Om du vill filtrera på ett attribut från en annan domän kan du använda Lagra namngiven attributnod för att skapa en kopia som konverteras till den aktuella domänen och sedan filtrera på den.

Operation

För numeriska kolumner kan du välja en av följande jämförelseoperatorer. Andra kolumner stöder endast Equal To.

Dela upp slingor i lika långa segment:

Visa endast rader vars värde för kolumnen är lika med filtervärdet (inom det angivna tröskelvärdet).

Mer än:

Visa endast rader vars värde för kolumnen är större än filtervärdet.

Mindre än:

Visa endast rader vars värde för kolumnen är mindre än filtervärdet.

Värde

Det filtervärde som radvärdet ska jämföras med.

Tröskel

Hur mycket radens värde får avvika från filtervärdet innan den utesluts.

Statusrad

Statusfältet visar hur många rader och kolumner det finns och hur många rader som återstår efter filtreringen.
