Spline Parameter Node

Noden Spline Parameter anger hur långt ut längs varje spline som en kontrollpunkt ligger. Utmatningen Factor skiljer sig från att dividera indexet med det totala antalet kontrollpunkter, eftersom kontrollpunkterna kanske inte är jämnt fördelade längs kurvan.

Det första värdet är noll, så utmatningen motsvarar längden vid kontrollpunkten i stället för att inkludera längden på det följande segmentet.

När noden används på spline-domänen matar den ut den del av kurvans totala längd (inklusive alla splines) som har genomkorsats i början av varje spline. Ordningen på kurvans splines är synlig i Spreadsheet Redigerare.

Varning

För NURBS- och Bézier-splinekurvor bör du komma ihåg att det värde som hämtas från den här noden är värdet vid varje kontrollpunkt, vilket kanske inte motsvarar de synliga utvärderade punkterna. För NURBS-splines kan skillnaden vara ännu mer uttalad och resultatet kanske inte blir som förväntat. En Nod för omprovning av kurva-nod kan användas för att skapa en polyspline, där det finns en kontrollpunkt för varje utvärderad punkt.

Observera

När Längden är noll är Faktorn godtycklig. I detta fall beräknas resultatet undantagsvis genom att dividera index med det totala antalet kontrollpunkter eller kurvor.

Inmatningar

Denna nod har inga ingångar.

Egenskaper

Denna nod har inga egenskaper.

Utgångar

Faktor

När noden används på punktdomänen är värdet den del av splinens totala längd som finns vid varje kontrollpunkt. På spline-domänen är det delen av kurvans totala längd vid splinens början.

Längd

När noden används i punktdomänen är värdet avståndet längs splinen till varje kontrollpunkt. På spline-domänen är det längden längs hela kurvan vid splinens början.

Index

Varje kontrollpunkts index på dess spline. Detta skiljer sig från utdata från index-noden, som också räknar kontrollpunkterna i alla tidigare splines.

Exempel

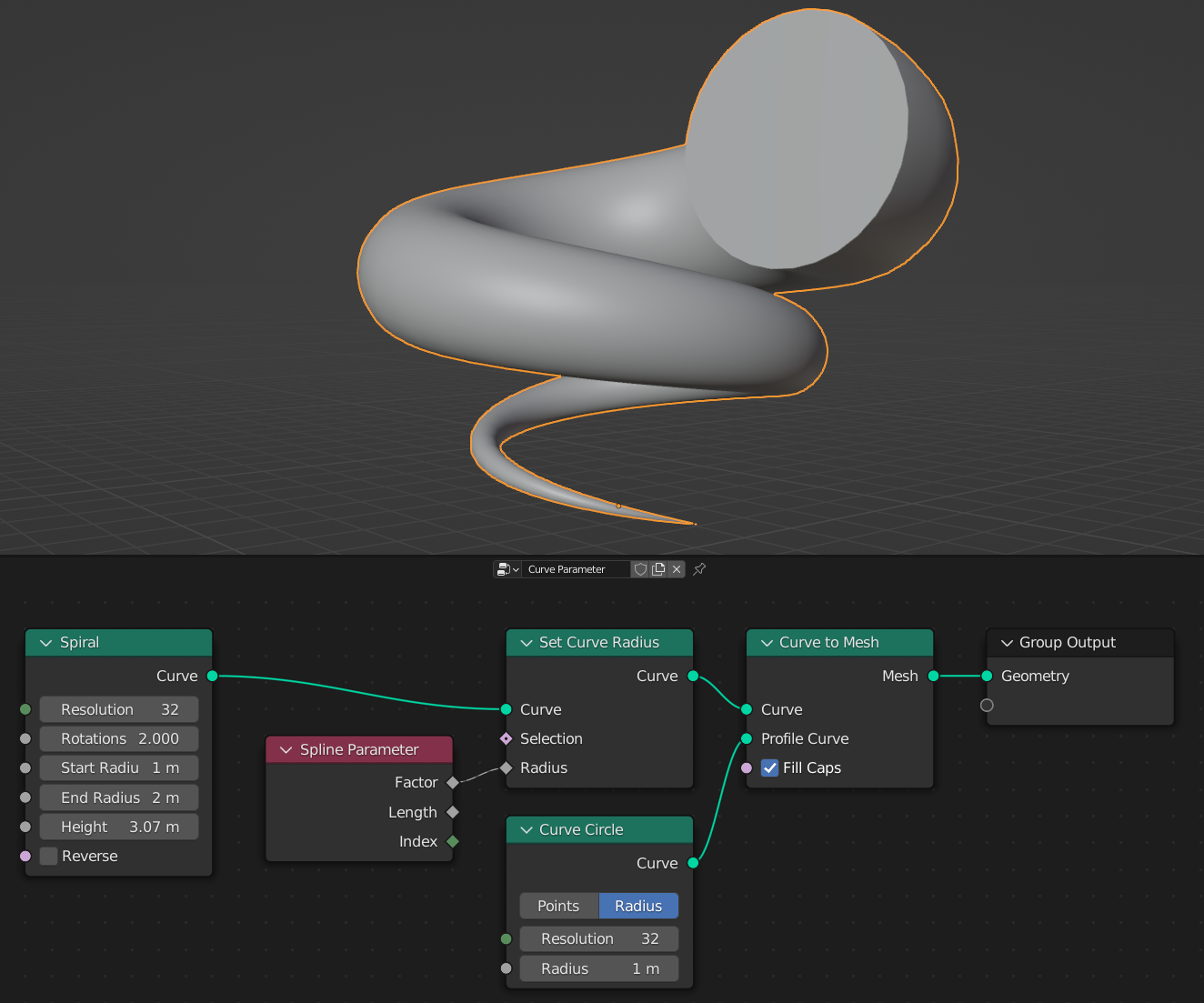

Den parameter som används för att styra kurvans radie. Början av spline har en radie på 0, slutet har en radie på 1.
