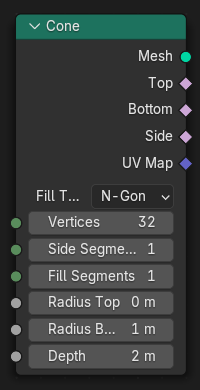

Kegelformad nod¶

Genererar ett koniskt nät som eventuellt är avkortat.

Inmatningar¶

Hörn: Antal hörnpunkter i konens övre och/eller nedre cirkel. Ingen geometri genereras om antalet är mindre än tre.
Sidosegment: Antal vertikalt staplade face loops som utgör konens sidor. Om du ökar detta läggs horisontella snitt till. Ingen geometri genereras om antalet är lägre än ett.
Fylla segment: Antal koncentriska ringar i toppen och/eller botten. Ingen geometri genereras om antalet är mindre än ett.
Radius topp: Radien för konens övre cirkel. Om den är noll reduceras cirkeln till ett enda toppunkt.
Radie botten: Samma som Radius Top men för den nedre cirkeln.
Djup: Höjd på den genererade konen.

Observera

Om både den övre och nedre radien är noll, kommer denna nod att mata ut en enda linje.

Typ av fyllning

Hur cirklarna längst upp och längst ner fylls med ansikten när deras radie är större än noll.

Ingen:: Fyll inte i cirklarna.
N-Gon:: Fyll de innersta cirklarna med ett enda ansikte.
Trianglar:: Fyll de innersta cirklarna med trianglar som är kopplade till en toppunkt i mitten.

Nät: Standard geometriutdata.
Överst: Ett booleskt fält med ett urval av ytorna på toppen av konen. Om Fill Type är satt till None, kommer detta att vara ett urval av de övre kanterna istället. Om Radius Top är noll kommer detta att vara ett urval av det översta toppunktet.
Sida: Ett booleskt fält med ett urval av ansiktena på sidan av konen.
Nederst: Ett booleskt fält med ett urval av ytorna på botten av konen. Om Fill Type är satt till None kommer detta istället att vara ett urval av de nedre kanterna. Om Radius Bottom är noll kommer detta att vara ett urval av bottenvertexen.
UV-karta: Standard UV-koordinat för varje ansiktshörn. Detta kan kopplas till Lagra namngiven attributnod för att fylla i en UV Map.
