Smooth Laplacian Modifierare¶
Med modifieraren Smooth Laplacian kan du minska bruset på ytan av ett mesh med minimala förändringar av dess form.
Den kan också överdriva formen med hjälp av en negativ Factor.
Smooth Laplacian är användbar för objekt som har rekonstruerats från den verkliga världen och innehåller oönskat brus. Den tar bort bruset samtidigt som den önskvärda geometrin bevaras, liksom originalmodellens form.
Denna modifierare är baserad på en krökningsflödesoperator Laplace Beltrami i en diffusionsekvation.
Råd
Meshes med ett stort antal hörn, mer än tiotusen (10.000), kan ta flera minuter att bearbeta. Du kan använda små delar av mesh för testning innan du utför modifieringen på hela modellen.
Alternativ¶
Modifieraren Smooth Laplacian.¶

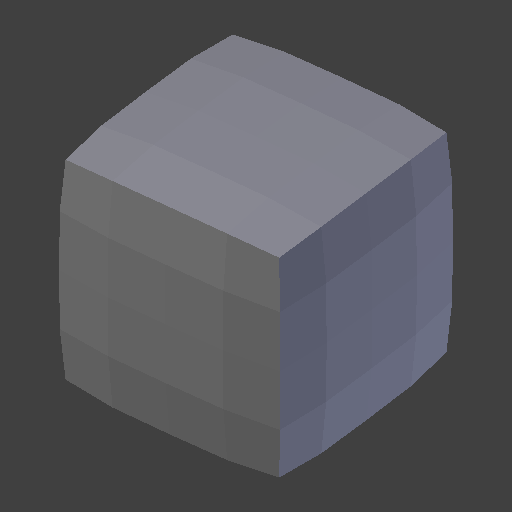

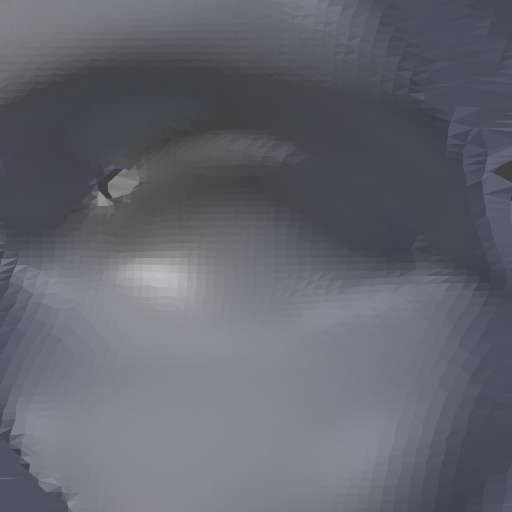

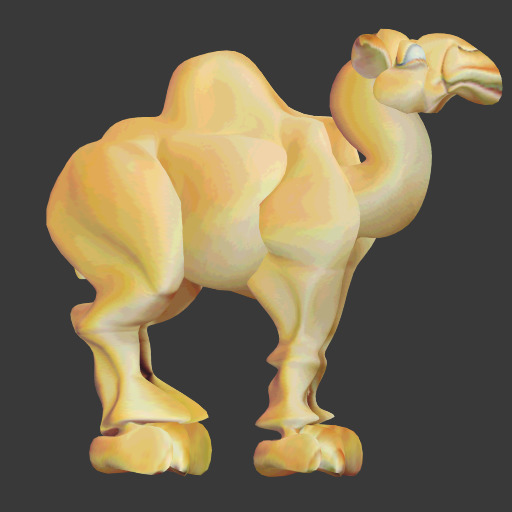

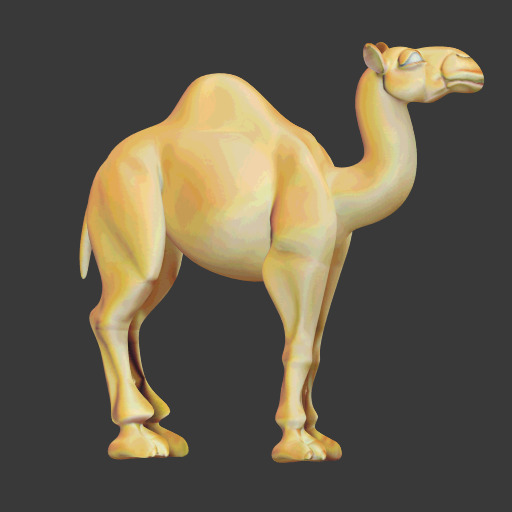

- Upprepa
Med Repetitions kan du köra utjämningsoperationen flera gånger. Varje upprepning gör att flödeskrökningen i nätet räknas om igen, och som ett resultat av detta avlägsnas mer brus för varje ny upprepning med en liten Factor < 1,0.
När värdet är 0 görs ingen utjämning.
Observera
Fler repetitioner tar längre tid att beräkna. Var därför försiktig med att göra detta på nät med ett stort antal hörn.

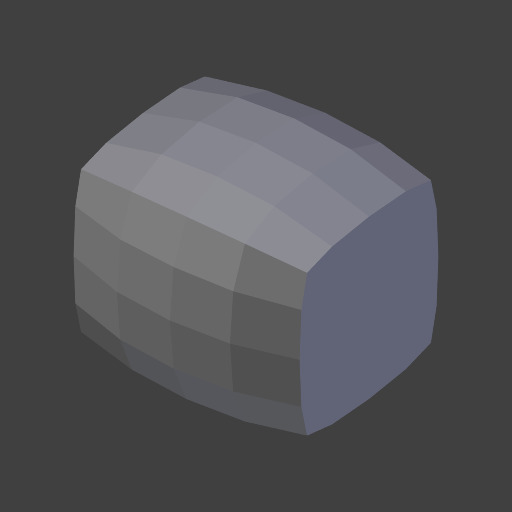

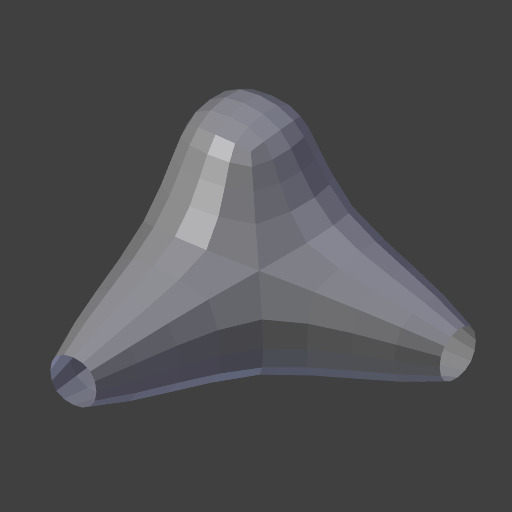

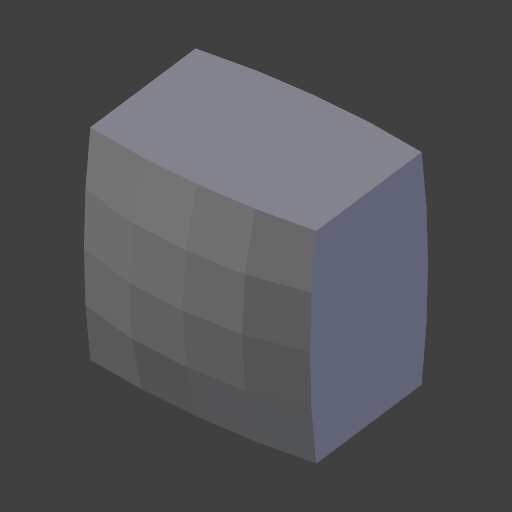

- Axlar
Växlingsknappar för att aktivera/deaktivera deformering av hörn i X-, Y- och/eller Z-axelns riktning.
- Lambda-faktor
Kontrollerar hur mycket varje toppunkt förskjuts längs flödeskrökningen.
Med hjälp av en liten Faktor kan du ta bort brus från formen utan att påverka önskvärd geometri.
Om du använder en stor Factor får du utjämnade versioner av formen på bekostnad av fina geometriska detaljer.
Med hjälp av en negativ Factor kan du förbättra formen och samtidigt bevara den önskvärda geometrin.
När Faktorn är negativ kan flera iterationer förstärka bruset.
- Lambda-gräns
Eftersom det inte finns något sätt att beräkna krökningsflödet på kantlinjer måste de kontrolleras separat. Kantlinjerna jämnas ut med en mycket enklare metod, där denna egenskap används för att styra påverkan.
Positiva värden jämnar ut vertexpositionerna, medan negativa värden ”förbättrar” dem genom att omvandla dem i motsatt riktning.
- Bevara volymen
Utjämningsprocessen kan ge upphov till krympning. Detta är signifikant för stora Factor- eller stora Repeat-värden. Du kan använda det här alternativet för att minska den effekten.

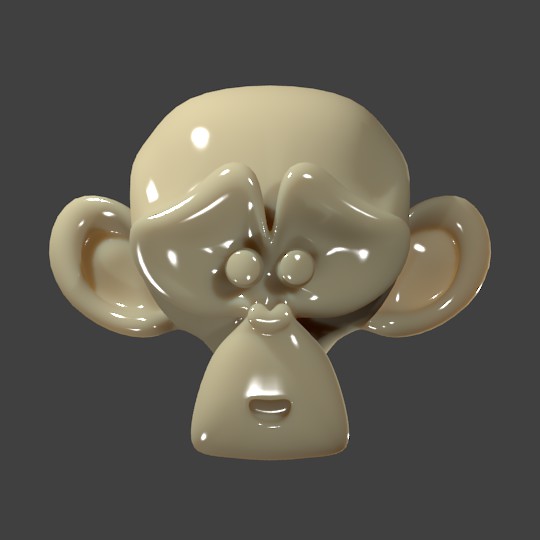

- Normaliserad
När den är aktiverad beror resultaten på ansiktsstorlekarna. När den är inaktiverad kan geometriska spikar uppstå.
- Vertex Group
Ett vertexgruppnamn för att begränsa effekten till en grupp vertexar. Möjliggör selektiv utjämning eller förbättring i realtid genom att måla vertexvikter.
Ursprunglig geometri
Ingen grupp vald
Vertex vikter
Resultat
- Invertera
Inverterar påverkan från den valda vertexgruppen, vilket innebär att gruppen nu representerar vertexar som inte kommer att deformeras av modifieraren.
Inställningen vänder upp och ner på gruppens viktvärden.
Exempel¶
|
|
|
|
|
