Kurva Widget¶
Widget för kurvor.¶
Med Curve Widget kan du intuitivt mappa ett intervall av ingångsvärden till en uppsättning utgångsvärden genom att justera en kurva, där X-axeln representerar ingången och Y-axeln utgången.
Kontrollpunkter¶
Precis som alla kurvor i Blender styrs kurvan i Curve Widget med hjälp av kontrollpunkter.
Som standard finns det två kontrollpunkter: en vid (0,0, 0,0) och en vid (1,0, 1,0), vilket innebär att indata mappas direkt till utdata (oförändrat).
- Flytta
Det är bara att klicka och dra runt den.
- Lägg till
Klicka var som helst på kurvan där det inte redan finns en kontrollpunkt.
- Ta bort
Markera den och klicka på knappen längst ned till höger.

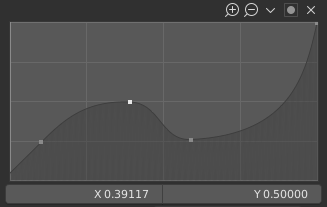

Kontroller¶
Ovanför kurvdiagrammet finns en rad med kontroller. Dessa är:
- Zooma in
Zooma in i mitten av grafen för att visa fler detaljer och ge mer exakt kontroll. Om du vill navigera runt kurvan när du zoomar in klickar du och drar i en tom del av grafen.
- Zooma ut
Zooma ut ur diagrammet för att visa färre detaljer och se diagrammet som en helhet. Du kan inte zooma ut längre än till klippområdet (se Klippning nedan).
- Specialerbjudanden
En Specials-meny med operatörer för att redigera kontrollpunkter eller ställa in egenskaper.
- Återställ vy
Återställer visningen av kurvan.
- Förlänga alternativ
Styr hur kurvan förlängs före den första kontrollpunkten och efter den sista kontrollpunkten.
- Förläng horisontellt
Gör att kurvan förblir horisontell före den första punkten och efter den sista punkten.
- Förlänga Extrapolerad
Gör att kurvan extrapoleras före den första punkten och efter den sista punkten, baserat på kurvans form.
- Återställ kurva
Återställer kurvan till standardinställningen (tar bort alla punkter som lagts till i kurvan).
- Alternativ för klippning
- Använd klippning
Tvingar kurvpunkterna att hålla sig mellan angivna värden.
- Min X/Y och Max X/Y
Ställ in minimi- och maximigränserna för kurvpunkterna.
Under kurvan finns alternativ för den valda styrpunkten:
- Handtagstyp
Styr hur kontrollpunkterna påverkar kurvans form. Den bestämmer interpoleringen av kurvsegmentet vid den valda kontrollpunkten.
- Vektorhandtag:
Vektorhandtag skapar raka linjer och skarpa hörn.

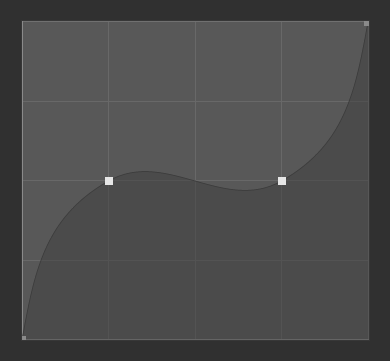

- Automatiskt handtag:
Automatiska handtag som skapar mjuka kurvor.
- Automatiskt fastspänt handtag:
Automatiska handtag som skapar mjuka kurvor och samtidigt förhindrar överskjutning.
- Fritt handtag:
Handtagen kan flyttas helt oberoende av varandra och kan därmed resultera i en kraftig riktningsförändring.
- Riktade fria handtag:
Kurvpunktens två handtag låses ihop så att de alltid pekar i exakt motsatt riktning. Detta resulterar i en kurva som alltid är jämn vid kontrollpunkten.
- BYT PLATS PÅ A/B OCH X/Y-KNAPPARNA
Koordinaterna för den valda kontrollpunkten.
- Ta bort
Ta bort den valda kontrollpunkten. Den första och den sista punkten kan inte tas bort.
- Kopiera/klistra in Ctrl-C, Ctrl-V
Hela kurvan kan kopieras från en Curve Widget till en annan genom att hålla muspekaren över kurvdiagrammet och trycka på Ctrl-C, Ctrl-V.
