Mesh-analys¶

Referens

Läge:: Redigeringsläge
Panel:: Huvud ‣ Overlays ‣ Meshanalys

Mesh-analys är användbart för att visa attribut hos mesh som kan påverka vissa användningsområden.

Mesh-analysen fungerar i Redigera Mode och Solid Viewport-skuggning. Den visar områden med ett högt värde i rött och områden med ett lågt värde i blått. Geometri utanför intervallet visas i grått.

För närvarande är de olika metoderna inriktade på 3D-utskrifter som sin primära användning.

Överhäng¶

Extrusion 3D-skrivare har en fysisk gräns för det överhäng som kan skrivas ut, detta visningsläge visar överhänget med vinkelområde och axelval.

Minimum/Maximum: Minsta/maximala vinkel för visning.
Axlar: Axel och riktning används som bas för att beräkna vinkeln som ska visualiseras.

../../_images/modeling_meshes_mesh-analysis_overhang.png — Överhäng.¶

Tjocklek¶

Skrivare har en begränsad väggtjocklek där mycket tunna områden inte kan skrivas ut, detta test använder strålgjutning och ett avståndsintervall till geometrins tjocklek.

Minimum/Maximum: Minsta/maximala tjocklek som ska visas.
Samplingar: Antal prover som ska användas för att beräkna tjockleken.

../../_images/modeling_meshes_mesh-analysis_thickness.png — Tjocklek.¶

Korsningar¶

En annan vanlig orsak till problem vid utskrift är skärningspunkter mellan ytor, där modellens in- och utsida inte kan identifieras på ett tillförlitligt sätt.

Till skillnad från andra visningslägen har korsningar ingen varians och är antingen på eller av.

../../_images/modeling_meshes_mesh-analysis_intersections.png — Skärande ytor.¶

Förvrängning¶

Förvrängd geometri kan orsaka problem eftersom trianguleringen av en förvrängd n-gon är odefinierad.

Distorsionen mäts genom att ansiktena inte är plana och att delar av ansiktet pekar åt olika håll.

Minimum/Maximum: Minsta/maximala distorsion som ska visas.

../../_images/modeling_meshes_mesh-analysis_distortion.png — Förvrängda ansikten.¶

Vassa kanter¶

På samma sätt som med väggtjocklek kan skarpa kanter forma former som är för tunna för att kunna skrivas ut.

Minimum/Maximum: Minsta/maximala vinkel för visning.

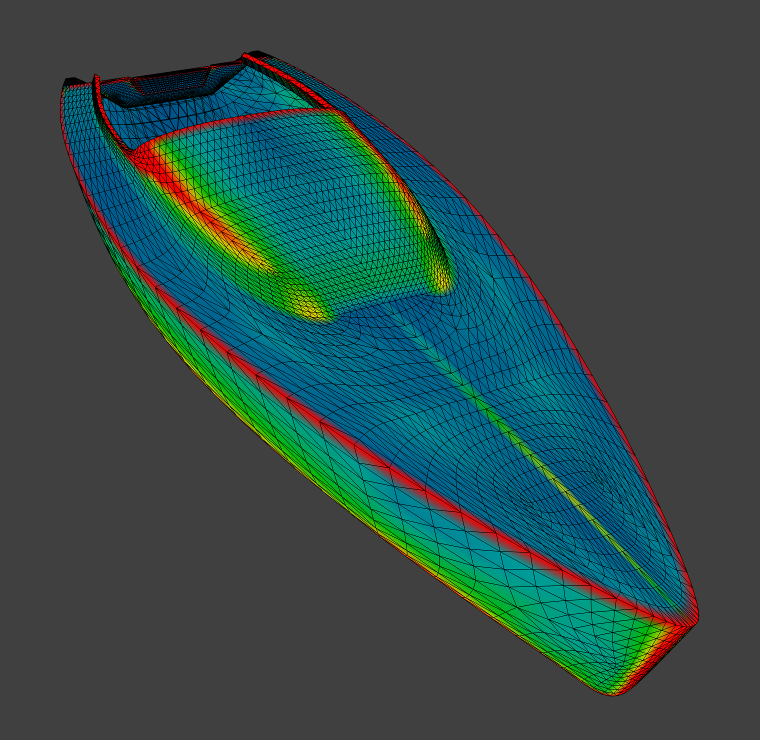

../../_images/modeling_meshes_mesh-analysis_sharp-edges.png — Vassa kanter.¶

Kända begränsningar¶

Det finns vissa kända begränsningar med mesh-analys:

Visas för närvarande endast med deformationsmodifierare.
För nät med hög polygonhalt är prestandan låg vid redigering.
